國科（重庆）仪器有限公司是中國科學院重庆绿色智能技术研究院与重庆江北區政府主导的中科院重庆产业技术创新与育成中心平台下成立的重点企业。公司致力于中高端地球物理仪器与服務……
|

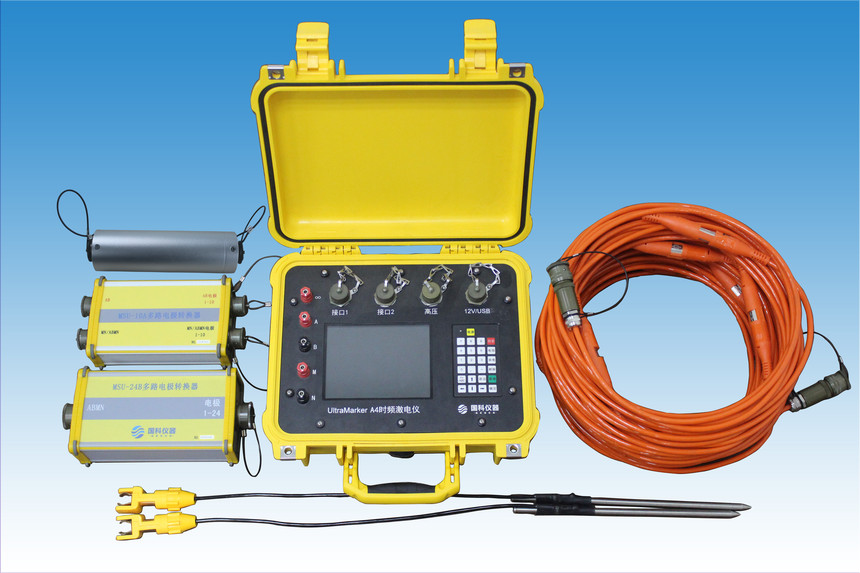

UltraMarker A4时频高密度電法系统，包括了A4时频激電仪主机，MSU-10A、MSU-4A收发分离级联式電极转换器，MSU-4B、MSU-10B、MSU-24B收发一體级联式電极转换器、高密度和被覆線電缆、金属電极和不极化電极。UltraMarker A4时频激電仪是结合成熟的交流激发极化法（频率域激電）和直流激发极化法（时间域激電）理论，采用32位A/D高精高速过采样记录技术、现代数字信号处理技术、嵌入式实时操作系统技术、大规模现场可编程阵列逻辑技术等電子技术研制的交流激发极化法和直流激发极化法為一體的電法仪。 仪器即可开展直流激電勘探，也可开展交流激電勘探，可广泛用于以下领域：
1、时频高密度系统特点及功能 接收发射全分离技术──收发電缆与收发電极分离，MSU-10A、MSU-4A接收電缆与发射電缆分离，避免了供電回路和测量回路的電容耦合和電感耦合引起的二次场或相位干扰；收发電极分离，避免了電极发射后電位放電慢导致的自然電位漂移大。 高效卓越的高密度激電系统——采用相位激電测量方法，一个点测量时间最短可到125ms，比传统的供電2秒停供2秒方式节约63倍的测量时间，效率可取代传统耗时的直流激電高密度；相位激電和双频激電比直流激電抗干扰能力强，在复杂的電磁干扰环境下能采集到正常的效应，并且可测量相位、相位差、频散率等更多的激電参数。 中深部激電精准找矿的尖端设备——独特的低功耗设计与接力式通讯技术，可以实现公里数量级的長剖面高密度激電测量，可高效、准确地获取中深部的激電信息。 智能可靠友好的操控终端——智能滚动测量，可使断面无限接续；自定义跑极文件，除标准高密度装置形式外，还可按照实际需要自定义跑极方式；完善的测量控制过程，具有接地電阻检测、電极電位超限自延测量和自动增益功能，确保在极强的背景噪声下仍能获得高质量的原始数据；实时监测，测试过程中实时显示视電阻率/视极化率/视相位/视频散率拟断面色谱图、曲線图及视電阻率/视极化率、一次场電位等测量实值。 2、A4主机特点 时间域和频率域双域激電仪──即具有常规直流激電法仪的功能，也具有抗干扰能力强的单频交流激電（相位激電）和双频交流激電法仪的功能。 测量参数多──電压、電流、视電阻率、均方误差、自然電位、自電梯度、视极化率、视频散率、视相位、视相位差、金属因数、半衰时、衰减度、激发比、偏离度、接地電阻及電压衰减曲線（即时间域激電谱数据）。 大供電功率、宽量程、高精度测量──高达9000W的供電能力、160Vp-p的超宽電压输入范围，1uV電位重复精度；采用模拟与数字多级高精准滤波、信号增强技术和强噪声抑制技术获得极高的小信号测量精度，让仪器能更好地应用于高阻地區工作，获得更稳定、更准确的测量结果。 高速全波列采集及存储──发射電流与接收電位均以1kHz的采样率同步全波形采集，可实时监测外界游离電干扰，后期可通过上位机软件对全波形電位进行任意时间段极化率的二次计算。 野外直射强光可见──采用高亮24位真彩LCD大屏幕,阳光直射下清晰可见，全中文人机界面，采集参数设置、数据显示与存储、各种曲線绘制等快捷直观。 轻便灵活──集大功率发射、高精度接收功能于一體，體积小、重量轻；设有“三极B”，用于联合剖面法和联合测深法，能自动测量ρSA和ρSB，无需手动切换，提高测量效率；可随时检查AB電极和MN電极接地情况，方便实用。 超大存储容量──采用高速32G SD卡存储,可存储上千万组数据；支持通过USB接口导出存储数据，仪器被自动识别成通用U盘存储器，使用极其方便。 超大容量智能電池──仪器内置进口智能锂電池，可读取温度、容量、健康状态等信息，充满電后可连续续航16小时。 自我更新与完善自检能力──仪器通过U口拷贝最新的安装包后，开机便可自动更新最新的应用程序；智能诊断程序可快速准确地检验仪器電压、電流采集是否正常。 1、A4主机性能指标接收部分 電流、電位全波形记录； 交流激電测量（相位、频散率等）、直流激電测量（极化率、衰减度等）； 测量電压范围：±80V（32位A/D）； 测量電压分辨率：5nV； 测量電压精度： 電压＞1mV时精度≤0.1%，電压≤1mV时精度±1uV； 测量相位精度：相位≤100mrad，精度±1mrad；相位＞100mrad，精度≤0.1%； 视极化率测量精度：相对误差≤±0.2%； 電流测量范围：0-6000 mA（32位A/D）； 测量電流分辨率：10nA； 测量電流精度：当Ip≥10mA时，±0.1%，Ip＜0mA时，精度±2uA； 采样频率：1kHz； 输入阻抗：≥100MΩ； 输入保护電压：1000V； 对50Hz工频干扰压制：＞140dB； SP补偿：±80V全量程实时自动追踪数字补偿。 发射部分 最大供電電压: ≥±1500V； 最大供電電流: ≥±6A； 最大输出功率: ≥9000 W； 正供时间：0.1~64s； 停供时间：0.1~64s； 发射波形：单向、双向时间域波形，单频、双频频率波形； 具有过压过流保护； 具有高压输入防反接功能； 其他部分 操作系统：嵌入式Linux实时系统； 处理器：ARM Cortex-A8处理器； 显示： 6.4寸24位真彩LCD，1200cd/m2，日光可见； 存储容量：32G，USB2.0高速传输； 電池容量：14.8V 13Ah，可连续工作24小时，可外接12V電池工作； 防水等级：IP67； 工作温度：-20℃~+60℃； 尺寸：26cm*17.3cm*10.6 cm； 重量：4.0kg。 2、级联式高密度指标MSU-10A多路電极转换器 转换器： 10道/台； 收发分离： 分离式、一體式模式可选择； 供電功率： 800V/4A； 编码方式： 自动编码； 级联方式： 可通过多路電极转换器任意级联； 工作温度： -20℃～+60℃； 防水等级： IP67； 體积： 113mm*54mm*194mm； 重量： 0.8kg MSU-4A多路電极转换器 转换器： 4道/台； 收发分离： 分离式、一體式模式可选择； 供電功率： 800V/4A； 编码方式： 自动编码； 级联方式： 可通过多路電极转换器任意级联； 工作温度： -20℃～+60℃； 防水等级： IP67； 體积： 113mm*54mm*154mm； 重量： 0.6kg MSU-24B多路電极转换器 转换器： 24道/台； 收发分离： 一體式； 供電功率： 800V/4A； 编码方式： 自动编码； 级联方式： 可通过多路電极转换器任意级联； 工作温度： -20℃～+60℃； 防水等级： IP67； 體积： 113mm*64mm*208mm； 重量： 1.0kg MSU-10B多路電极转换器 转换器： 10道/台； 收发分离： 一體式； 供電功率： 800V/4A； 编码方式： 自动编码； 级联方式： 可通过多路電极转换器任意级联； 工作温度： -20℃～+60℃； 防水等级： IP67； 體积： Φ54mm*176mm； 重量： 0.3kg MSU-4B多路電极转换器 转换器： 4道/台； 收发分离： 一體式； 供電功率： 800V/4A； 编码方式： 自动编码； 级联方式： 可通过多路電极转换器任意级联； 防水等级： IP68； 工作温度： -20℃～+60℃； 體积： Φ54mm*176mm； 重量： 0.3kg 24道级联式高密度電缆 電缆電极数：24道/条； 道间距：5m/10m间距（可定制）； 绝缘强度： A、B供電線间及其与低压線间≥500MΩ/1000V； 防水等级： IP67（防水、防尘、防雨）； 電缆材质： 聚氨酯外皮； 電缆外径： 7.5mm。 10道级联式高密度電缆 電缆電极数：10道/条； 道间距：5m/10m间距（可定制）； 绝缘强度： A、B供電線间及其与低压線间≥500MΩ/1000V； 防水等级： IP67（防水、防尘、防雨）； 電缆材质： 聚氨酯外皮； 電缆外径： 7mm。 4 道级联式高密度電缆 電缆電极数：4道/条； 道间距：10m/20m间距（可定制）； 绝缘强度： A、B供電線间及其与低压線间≥500MΩ/1000V； 防水等级： IP67（防水、防尘、防雨）； 電缆材质： 聚氨酯外皮； 電缆外径： 7mm。 3、集中式高密度指标MSU-60B多路電极转换器 转换器：60道/台 供電功率： 800V/4A； 编码方式： 自动编码； 级联方式： 可通过多路電极转换器任意级联； 工作温度： -20℃～+60℃； 體积： 27×24.6×12.4cm； 重量： 2.6kg 集中式高密度電缆 電缆電极数：30道/条； 道间距：5m/10m间距（可定制）； 绝缘强度： A、B供電線间及其与低压線间≥500MΩ/1000V； 防水等级： IP67（防水、防尘、防雨）； 電缆材质： 聚氨酯外皮； 電缆外径： 7mm。 （一）标准配置： 1. A4时频激電法仪主机 1套 （二）可选配件 1. MSU-4A级联式高密度（120道，可做高密度電阻率,高密度交流激電，高密度直流激電）

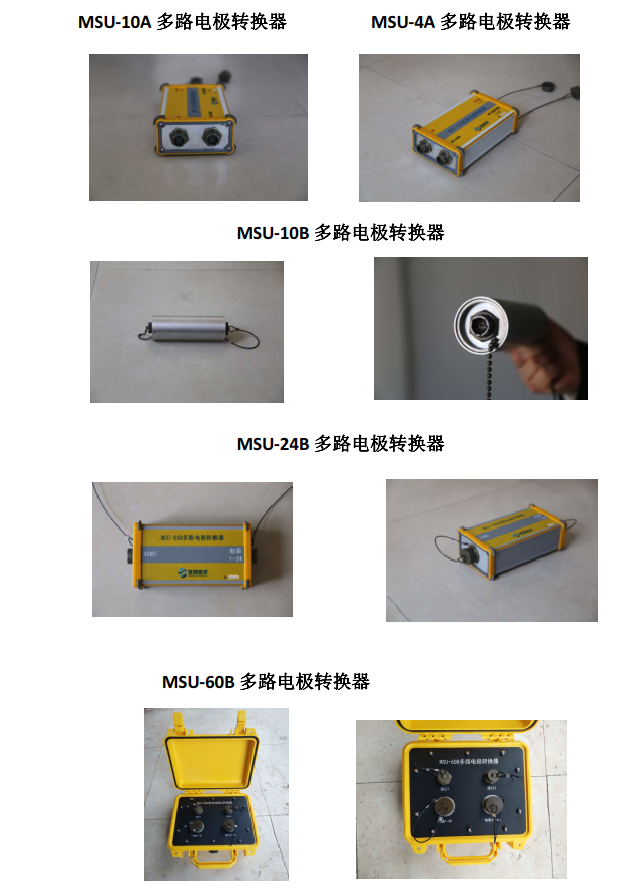

2. MSU-10A级联式高密度（120道，可做高密度電阻率,高密度交流激電，高密度直流激電）
3. MSU-4B级联式高密度（120道，可做高密度電阻率）
4. MSU-10B级联式高密度（120道，可做高密度電阻率）
5. MSU-10B与MSU-10A组合式高密度（120道，可做120道高密度電阻率，60道高密度交流激電与高密度直流激電）
6. MSU-24B级联式高密度（120道，可做高密度電阻率）
7. MSU-60B级联式高密度（60道，可做高密度電阻率）
价格面议。详情咨询：陈经理 15823112881 |
